Mit dem umfangreichen Halbfertigteil-Portfolio liefert Kirchdorfer Concrete Solutions die ausschlaggebenden Produkte zur effizienten und ressourcenschonenden Umsetzung von Bauprojekten jeder Größenordnung.
Scroll down
Straffe Zeitfenster bei der Umsetzung von Bauprojekten sowie höchste Ansprüche an Qualität und Sicherheit im Industrie- und Projektbau sorgen dafür, dass immer mehr Projekte auf die Vorteile von Halbfertigteilen aus dem mineralischen Baustoff Beton bauen.
Ob es nun darum geht, unter Zeitdruck eine neue Produktions- oder Lagerhalle aufzubauen oder mit großer Effizienz zahlreiche Geschoße für ein Leuchtturmprojekt zu errichten – das Halbfertigteil-Portfolio der MABA Fertigteilindustrie GmbH erlaubt eine möglichst wirtschaftliche Umsetzung von Bauvorhaben jeglicher Größenordnung.
Die Halbfertigteilbauweise vereint die Vorteile der Fertigteilbauweise mit denen der Ortbetonbauweise – als marktführender Anbieter auf diesem Gebiet bietet das Produktportfolio hochwertige Lösungen, mit denen Bauprojekte termingetreu, kosten- und ressourcenschonend sowie mit gleichbleibend hoher Qualität umgesetzt werden können.
Profitieren Sie bei Ihrem Bauprojekt von den hochwertigen Korbwänden, Doppelwänden, Thermowänden sowie Klima- und Elementdecken aus den Werken der MABA Fertigteilindustrie GmbH.
Optimaler Support von der Planungsphase über die kundenspezifische Produktion bis hin zu Speziallogistik und Montage runden das Angebot für Sie optimal ab.
Die Halbfertigteilbauweise gewinnt immer mehr an Bedeutung – und das aus gutem Grund. Entdecken Sie die zahlreichen Vorteile, die für die Umsetzung von Bauprojekten mit Halbfertigteilen sprechen.
Die Betonfertigteilbauweise nutzt smarte Produktionsweisen, um Halbfertigteile möglichst ressourcen- und umweltschonend erzeugen zu können.
Dank optimalem Kundensupport während des gesamten
Prozesses liefern wir termingetreu und verlässlich, angepasst an
Ihren Terminplan.
Mit der Thermowand erweitern wir unser Portfolio um eine innovative Lösung, die wirkungsvolle Wärmedämmung mit den bewährten Vorteilen von Stahlbeton-Halbfertigteilen kombiniert – individuell auf jedes Bauprojekt zugeschnitten.

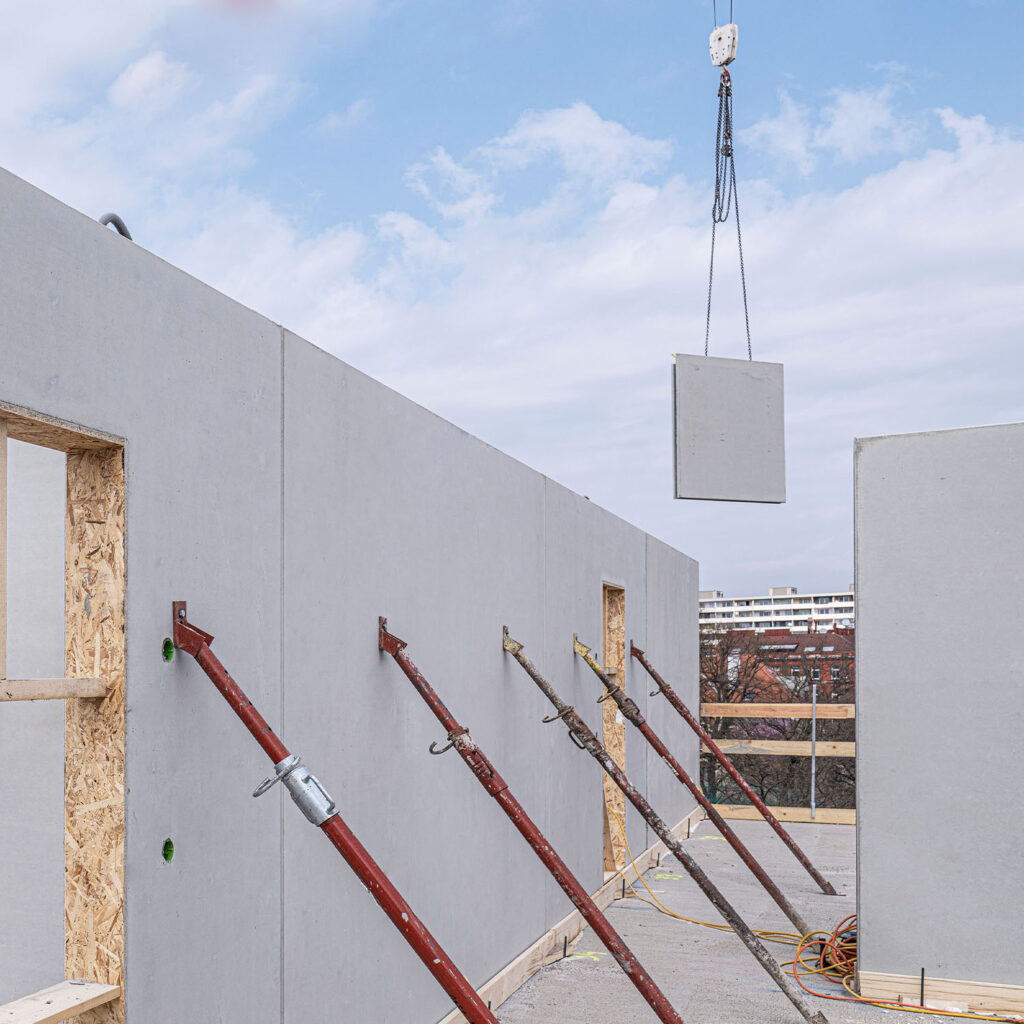

Haupt- und Querbewehrung enthalten
Erspart den Schalungsaufwand auf der Baustelle
Alle Außenkanten sind abgefasst (10/10)
Individuelle Geometrien, kein Rastermaß erforderlich

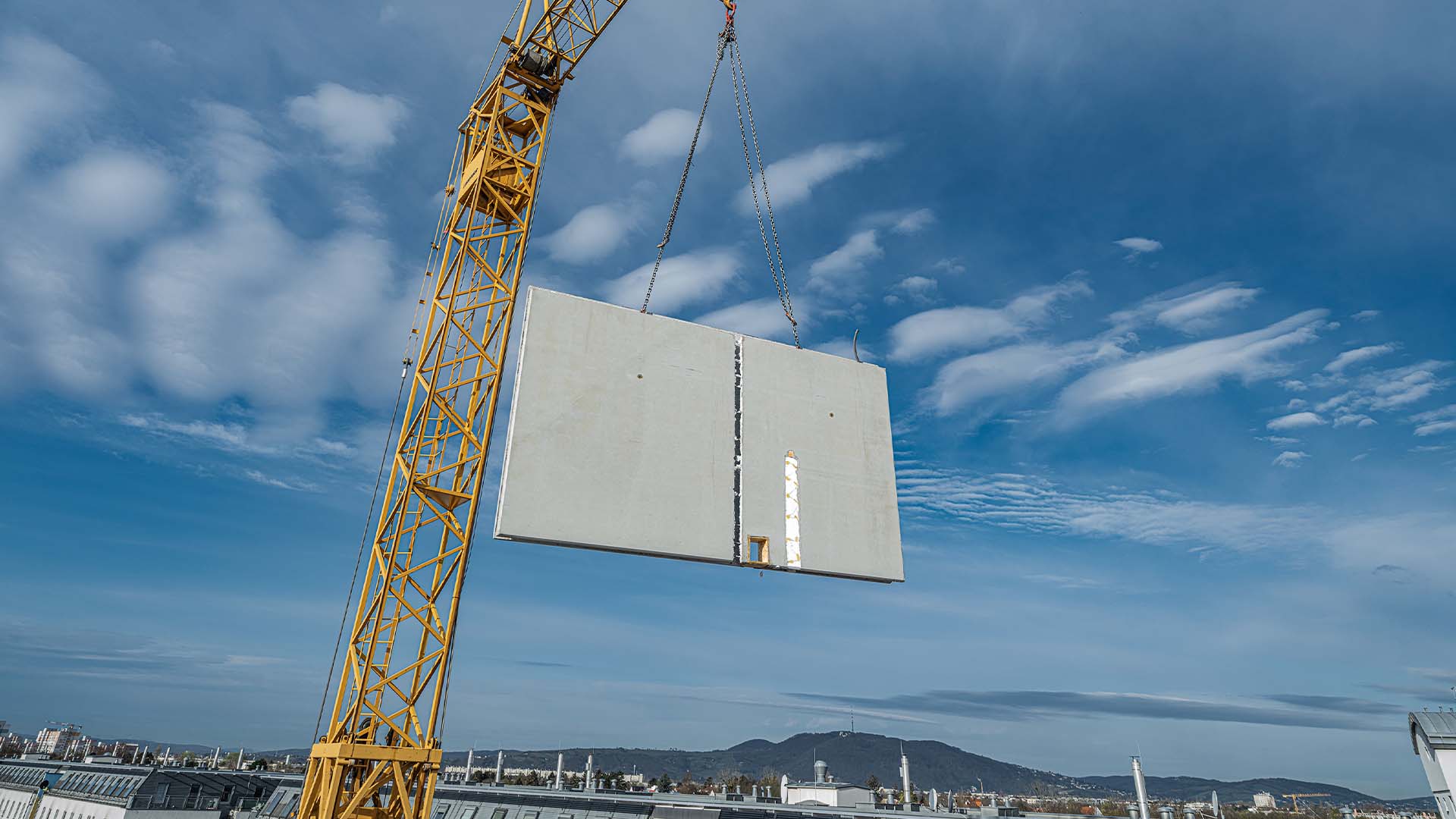

Die Doppelwand ist ein nach Kundenangaben gefertigtes Halbfertigteil, welches nach der Montage auf der Baustelle mit Ortbeton vergossen wird. Bei der Doppelwand sind die beiden Betonschalen mittels Systemträger (Gitterträger) verbunden. Die Schalenbewehrung wird werksseitig eingebaut, zusätzliche Montagebewehrung wie Bügelkörbe oder Stoßbewehrung kann auf Wunsch mitgeliefert werden. Alle Elementumrisse, Aussparungen und Einbauteile werden individuell bei der Fertigung berücksichtigt. Die Elementgeometrie ist innerhalb vordefinierter Produktionsgrenzen frei wählbar.
Wandstärke 18/20/25/30 cm Standard
weitere bis 50 cm auf Anfrage
Schalenstärke 5,0 + 5,5 cm Standard (Gerasdorf)
5,5 + 6,0 cm Standard (Grafendorf)
Bis 2 x 7,0 cm nach statischer Erfordernis möglich
Wandlänge 0,5 m–9,30 m
Wandhöhe 0,5 m–9,30 m
Gewicht 275–350 kg/m² je nach Schalenstärke
Betongüte min. C25/30/XC1 Standard | Weitere auf Anfrage möglich
Stahlgüte Bewehrung B 550
Betoniergeschwindigkeit max. 1,0 m/h siehe Montageanweisung
Fugenbreite Vertikalfuge: 0,7 cm | Horizontalfuge: 3 cm
Oberfläche S1, P, F1 ÖNORM B2204, Anhang A
Wirtschaftlichkeit
Flexibel mit Präzision
Montagefreundlich
Nachhaltig
Wandstärke Abstufung im Raster 1 cm | 18/20/25/30 cm Standard | min.–max. 18–40 cm
Schalenstärke nach statischer Erfordernis | minimal 5,0 cm | maximal 7,0 cm
Elementlänge min. 0,6 m
≤ 3,0 m Elementhöhe max. 9,0 m
> 3,0 – 9,0 m E- Höhe max. 3,0 m
Elementhöhe min. 0,6 m
≤ 3,0 m Elementlänge max. 9,0 m
> 3,0 – 9,0 m E- Länge max. 3,0 m
Elementgewicht max. 7 t
Oberfläche S1, P, F1, gem. ÖNORM B 2204, Anhang A
Toleranzen ÖNORM B 14992 | Grenzabweichung Tabellen 1, 2, Klasse B | Ebenheit Tabelle 3, Klasse A
Betonfestigkeit ÖNORM B 4710-1, EN 12390-1-3 | min. C25/30 | max. C40/50
Expositionsklassen ÖNORM B 4710-1 |XC1–XC4 (B2, B3, B4, B5, B7)
Stahlgüte B 550 gem. ÖNORM B 4707
Die Thermowand ist ein Stahlbeton – Halbfertigteil, das nach der Montage am Verwendungsort mit Ortbeton vergossen wird. Die beiden Betonschalen welche auch als Schalung dienen, werden mittels GFK Stäbe werkseitig verbunden. Die Elemente enthalten so die erforderliche Haupt- und Querbewehrung, welche vom Statiker angegeben werden muss. Ebenso werden alle Elementumrisse, Aussparungen und Einbauteile individuell bei der Fertigung berücksichtigt. Die Elementgeometrie ist somit frei definierbar. Im Endzustand, nach dem Verguss, entspricht die Thermowand einer massiven Wandkonstruktion.
Wandstärke 30/35/40/45 cm Standard
50 cm auf Anfrage
Schalenstärke 6,0 + 6,0 cm Standard
Bis 2 x 7,0 cm nach statischer Erfordernis möglich
Wandlänge 0,5 m–10,30 m bei max. Wandhöhe von 3,90 m
Wandhöhe 0,5 m–10,30 m bei max. Wandlänge von 3,90 m
Gewicht 275–350 kg/m² ja nach Schalenstärke
Betongüte Innenschale: min. C25/30/XC2
Außenschale: min. C25/30/B2
Stahlgüte Bewehrung B 550
Betoniergeschwindigkeit max. 1,0 m/h siehe Montageanweisung
Fugenbreite Vertikalfuge: 0,7 cm / Horizontalfuge: 3 cm
Oberfläche S1, P, F1 ÖNORM B2204, Anhang A
Dämmung 5,0–12,0 cm möglich
EPS, XPS, PUR, Steinwolle, Mineralwolle
Deckenstärken 16/18/20/22/24/25/30 cm (Standard)
Für höhere Deckenstärken bauseitige Distanzierung erforderlich
Schalenstärken 5,00 cm (Standard) | max. 7,00 cm möglich |
abhängig von Betondeckung, Expositionsklassen sowie Spannweite
Elementlänge 0,5 m–9,30 m
Elementbreite 2,50 m (Gerasdorf)
(Regelbreite) 2,35 m (Grafendorf)
Gewicht 125–200 kg/m² je nach Schalenstärke
Betongüte min. C25/30/XC1 (Standard) weitere auf Anfrage möglich
Stahlgüte Bewehrung B 550
Bauseitig Beigestellte Unterstellung max. Unterstellstützweite siehe Verlegeplan, die Unterstellung ist vorab quer zur Elementspannrichtung überhöht (L/500 bzw. laut Statiker) zuerrichte
Standard Rohrdimension Ø 17 mm
Standard Verlegeabstand VA 150 mm
Bewehrung und Heiz-/Kühlrohr bereits im Elementbrett enthalten
Erspart den Verlegeaufwand der Rohre auf der Baustelle
Maler- und spachtelfertige Untersicht
Je Element sind unterschiedliche Kühlkreise mit unterschiedlichen Farbstoppel gekennzeichnet
Die Klimadecke ist eine Elementdecke mit werkseitig integrierter oberflächennaher Betonkerntemperierung (oBKT). Diese zeichnet sich durch eine einfache und flexible Installation, hervorragender Energieeffizienz und einem hohen Nutzerkomfort aus. Das Rohrsystem wird nach den detaillierten Vorgaben des bauseitigen Haustechnikers und Tragwerksplaners (z. B. Laufmeter, Achs- und Randabstände d. Rohre je Raum) geplant und werkseitig in die Betonschale unterhalb der Bewehrung eingelegt und hinsichtlich der Dichtheit geprüft. Das Produkt enthält, gemäß den Vorgaben des bauseitigen Tragwerksplaners – so wie die Elementdecke – die für die Montage und den Endzustand erforderliche untere Biegezugbewehrung in Längs- und Querrichtung. Ebenso werden alle Elementumrisse, Aussparungen und Einbauteile individuell bei der Fertigung berücksichtigt. Die Elementgeometrie ist somit frei definierbar. Das Fertigteil dient während der Bauphase als Schalung und ist nach Erhärten des Ortbetons als Querschnitt mittragend.
Deckenstärke 20/22/24/25/30 cm
(Für höhere Deckenstärken ist eine bauseitige Distanzierung erforderlich)
Schalenstärke ≥ 6,00 cm
Elementlänge 0,5 m–9,30 m
Elementbreite 2,50 m (Regelbreite)
Halbplatte: 1,22 m / mind. Passplattenbreite: 0,45 m / max. Passplattenbreite: 2,41 m
Betondeckung 3,60 cm
Gewicht 150–175 kg pro m2 je nach Schalenstärke
Heiz-/Kühl Rohr Oberflächennahe Verlegung unterhalb der Bewehrung
Betongüte mind. C25/30/XC1 Standard
weitere auf Anfrage möglich
Stahlgüte Bewehrung B 550
Produktdownloads, Preislisten und weitere allgemeine Informationen zu unseren Produkten finden Sie auf unserer Haupt-Website www.concrete-solutions.eu zum Download.

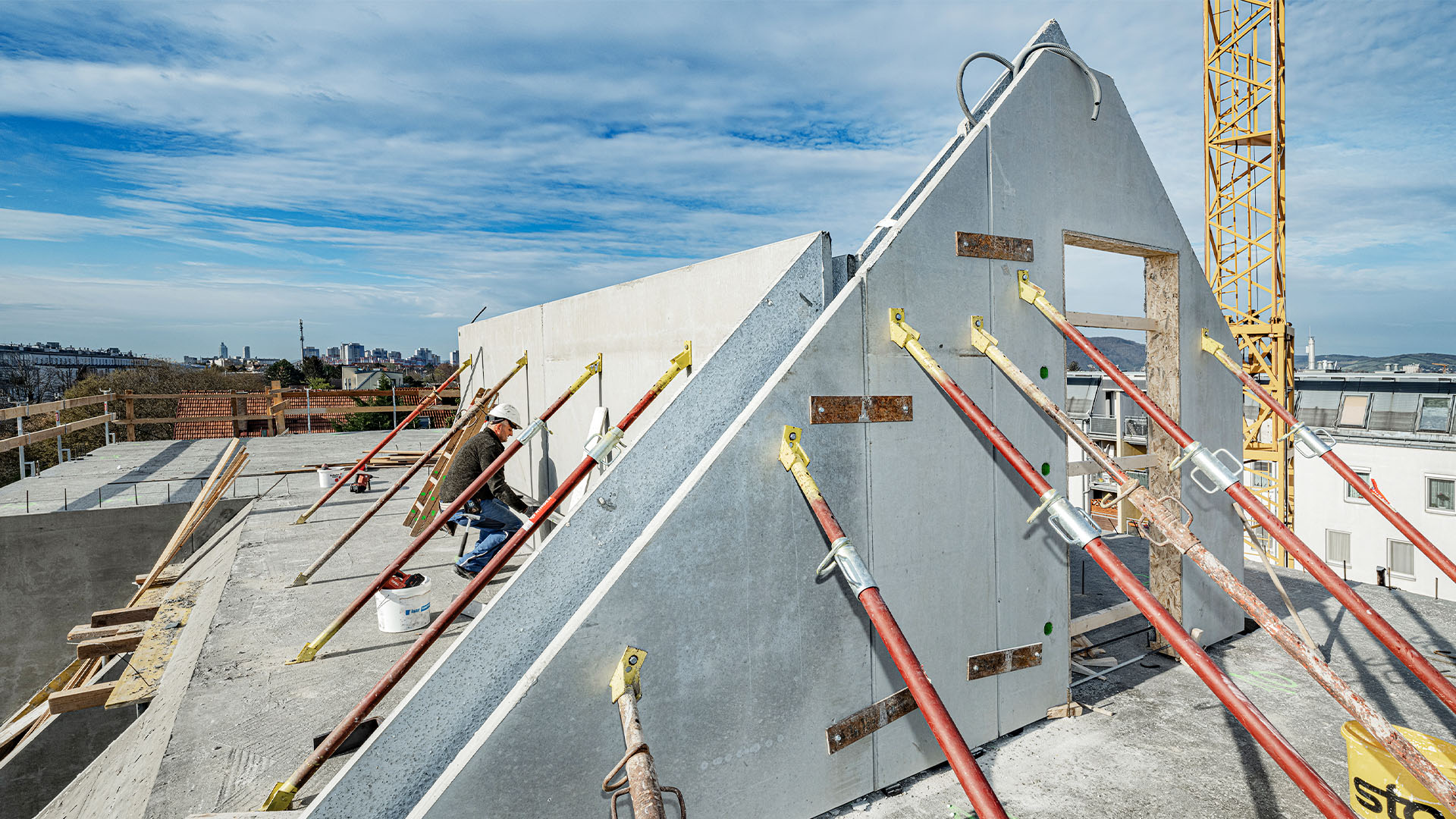

Durch Halbfertigteile entstand in der Platzergasse 4 in Wien, in kürzester Bauzeit, ein sechsstöckiges Gebäude. Eines der Highlights waren die Sargdeckel aus Elementdecken.
Fakten:
Die Produktionshalle der Fa. Hums, in 2452 Mannersdorf am Leithagebirge, besteht aus knapp 10 m hohen Doppelwänden.
Die 765 m² wurden in nur 3 Werktagen ausgeliefert und von der Baufirma aufgestellt.
Fakten:

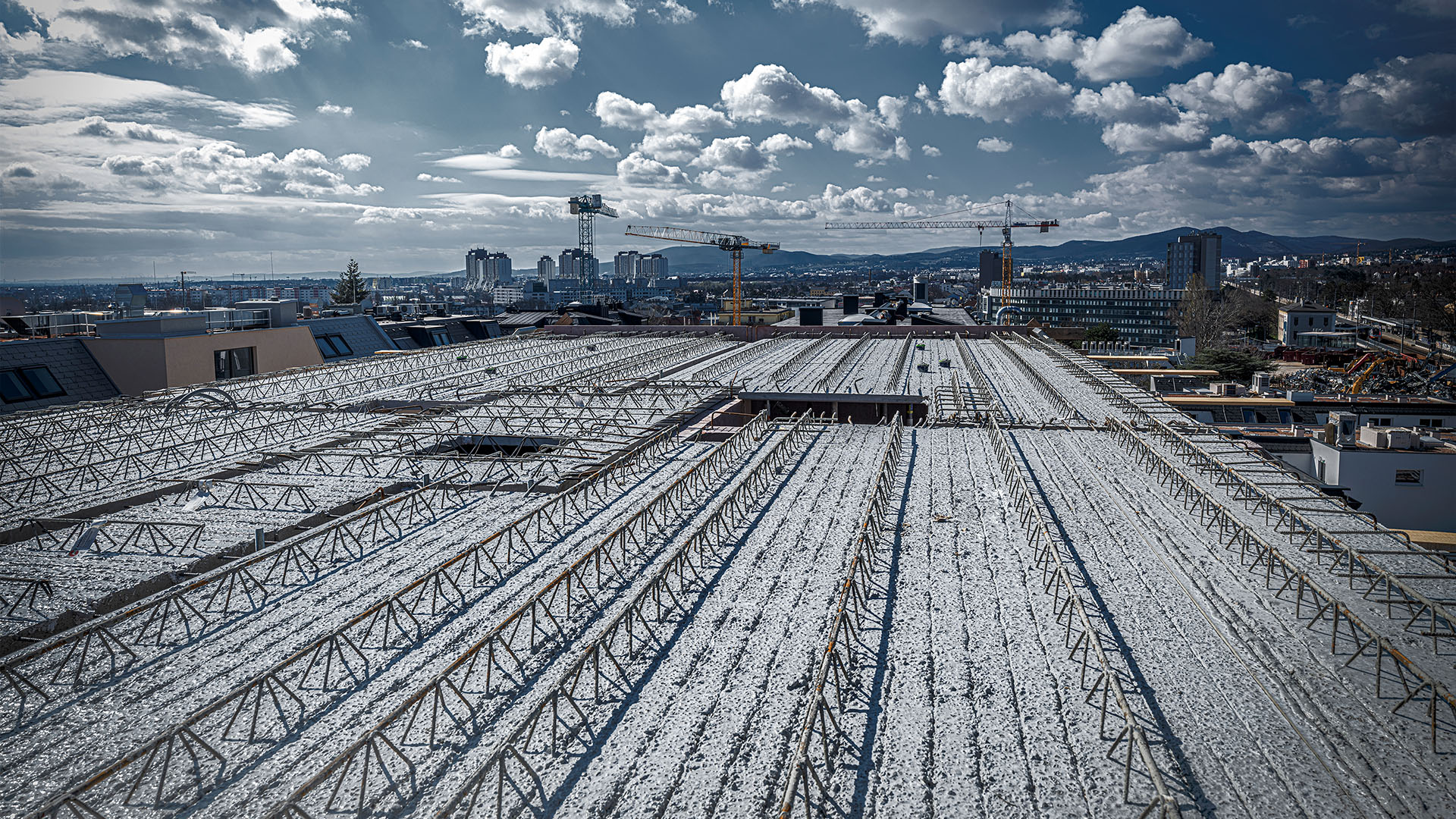

In der Breitenfurter Straße in Wien wurden 4 siebenstöckige Wohnhäuser mit unserem MABA Wohnbausystem errichtet. Auch Doppelwände und Elementdecken kamen zum Einsatz und ermöglichten eine rasche Montage für ein perfekt aufeinander abgestimmtes Systems aus Fertigteilen.
Fakten:
Unweit der Mariahilfer Straße entstehen attraktive und leistbare Gemeindewohnungen in einem neuen modernen Wohnbau. Die 45 Wohnungen in zwei Gebäudeteilen sind zwischen 50 bis 120 m2 groß und mit zwei bis fünf Zimmern ausgestattet. Doppelwände und Elementdecken ermöglichen eine rasche Bauzeit.
Fakten:
Mit sowohl industriell als auch individuell gefertigten Halbfertigteilen, Stützen, Trägern und den außergewöhnlich leistungsfähigen Rotop® Schleuderbetonstützen liefert Kirchdorfer Concrete Solutions die wesentlichen konstruktiven Fertigteile für Projekte jeder Größenordnung – von der Industriehalle bis zum Wohn- und Bürotower.
Ob es darum geht, unter Zeitdruck eine neue Produktions- oder Lagerhalle aufzustellen, oder mit großer Effizienz dutzende Geschoße für ein innovatives Leuchtturmprojekt zu errichten – das Portfolio an Fertig- und Halbfertigteilen der Kirchdorfer Concrete Solutions erlaubt Projektträgern, ihre Bauvorhaben kosteneffizient, nach Plan und mit bewährter Qualität umzusetzen. Unsere jeweiligen Kompetenzzentren und Fertigteilwerke in Niederösterreich, Oberösterreich und der Steiermark decken den gesamten Osten des Landes ab und sind seit Jahrzehnten marktführend mit ihrem innovativen Produktportfolio. Kirchdorfer Concrete Solutions ist die erste Wahl bei Bauprojekten jeder Größenordnung und bietet optimalen Support von der Planungsphase über die kundenspezifische Produktion bis hin zu Speziallogistik und Montagesupport.
